顏色的測量有三個要素即：光源、物體和人眼，它們之間的位置關系及觀察者角度的變化會對顏色的測量產生影響。因此為了使顏色評定的結果具有可比性，CIE對顏色測量的幾何條件及觀察者角度進行了規定。本文對色差儀測量角度及視場角的類型做了介紹，對此感興趣的朋友可以了解一下！

色差儀有哪些測量角度？

物體的顏色屬性是有其光譜反射率確定的。也就是說被測物體被光照射，由于表面結構復雜導致只有部分反射，這部分反射進入人眼才構成了顏色刺激。即在不同的照明和觀測條件下，被測物體的分光發射率因數β（λ）是不同的。

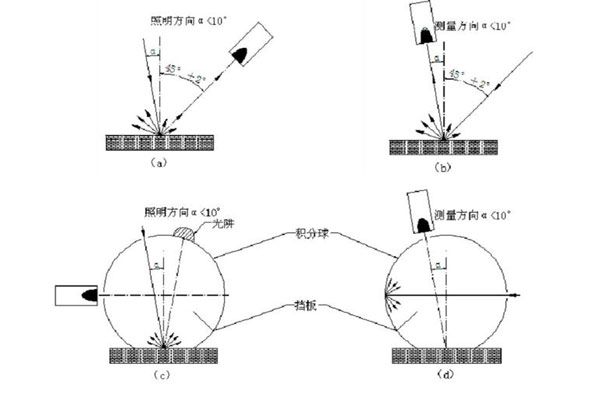

因此，1971年CIE正式推薦了幾種測色標準照明和觀測條件，即垂直/45°，45°/垂直，垂直/漫射，漫射/垂直，如下圖所示。CIE推薦色度學的四種不同的照明體和觀察條件為以下定義：

1.垂直/45°

垂直樣品表面照明，光源光軸與樣品法線之間的夾角不超過10度。在與樣品法線成45±2度方向上測量，照明光束和測量光束的任一光線與其光軸的夾角不應超過8度。如圖（a）所示。

2.45°/垂直

照明光束與樣品法線成45+2度，測量方向的光軸與樣品法線不超過10度，照明光束和測量光束的任一光線與其光軸的夾角不應超過8度。如 圖（b）所示。

3.垂直/漫射（0/d）

垂直樣品表明照明，光源光軸與樣品法線之間的夾角不超過10度。從樣品反射的輻射通量用積分球收集，照明光束的任一光線與其光軸的夾角不應超過5度，積分球的直徑可以任意選擇，但其開口面積不應大于積分球總面積的10%。如圖（c）所示。

4.漫射/垂直（d/0）

通過積分球漫射照明樣品，積分球的直徑可以任意選擇，但其開口面積不應大于積分球總面積的10%，測量光束和樣品的法線夾角不應超過10度，測量光束的任一光線與其光軸的夾角不應超過5度。如圖（d）所示。

色差儀視場角2°或10°的含義：

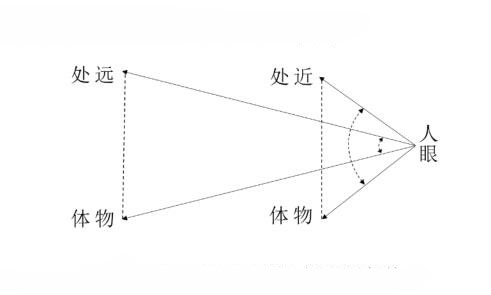

物體的大小會對人眼對顏色的識別產生影響，視角是一種張角，它是通過被觀察對象的大小對人眼形成的。與人眼距離一定的物體，若物體的面積較大，則眼睛形成的張角也較大，物體在視網膜上的像就大，反之像就小。但是，我們用眼睛直接對紡織品的顏色進行評價時，通常觀察的距離（約33cm）是固定的，此時視角的大小由試樣的大小決定。顏色是由人眼的視覺系統的結構所決定的，視角的大小對顏色視覺也有重要的影響，如下圖所示，人眼在觀察近處和遠處物體時的視角。

實驗研究表明：在明亮的條件下，人眼觀察物體時，主要起作用的人眼細胞是椎體細胞，它可以分辨物體的細節，不能分辨物體的輪廓，稱為明視覺。在黑暗條件下，人眼觀察物體時，主要起作用的細胞是桿體細胞，它可以分辨物體的輪廓，不能分辨物體的細節，稱為暗視覺。椎體細胞主要分布在視網膜的中央凹附近，明亮的條件下觀察物體相當于觀察遠處的物體，形成了較小的張角。桿體細胞分布在中央凹的外圍，黑暗的條件下觀察物體相當于觀察近處的物體，形成了較大的張角。

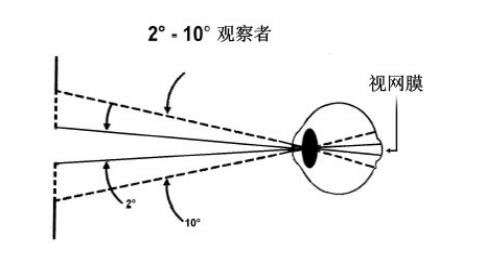

當視場角為2°時，物體的像恰好落在視網膜的中心椎體細胞最密集的區域。如下圖所示，觀察者的不同視場角，觀察遠處和近處物體時，人眼不同功能細胞起到相對應的作用，在視網膜上得以成像。

CIE1931-XYZ標準觀察者的各個參數，都是適用于2°視場的中央觀察條件（適用10-4°視場），此視場角下觀察物體，主要是人眼的中央凹椎體細胞起作用。故小于1°的極小視場的顏色觀察和大于40的視場顏色觀察條件，CIE1931-XYZ標準色度觀察者不適用。因此，為了適應大視場的顏色觀察，人們在大量實驗的基礎上，又建立了“CIE1964-XYZ 色度學系統”。

在“CIE1964-XYZ補色色度學系統”中觀察被測物體，既覆蓋了視網膜中心的椎體細胞，也覆蓋了視網膜中央凹周圍的桿體細胞，它適合于10°大視場。人的眼睛在2°的視場條件下，識別物體顏色的能力較低，在10°的視場條件下，判斷顏色的精度和重現性較高。目前顏色測量大多采用，10°的視場。
